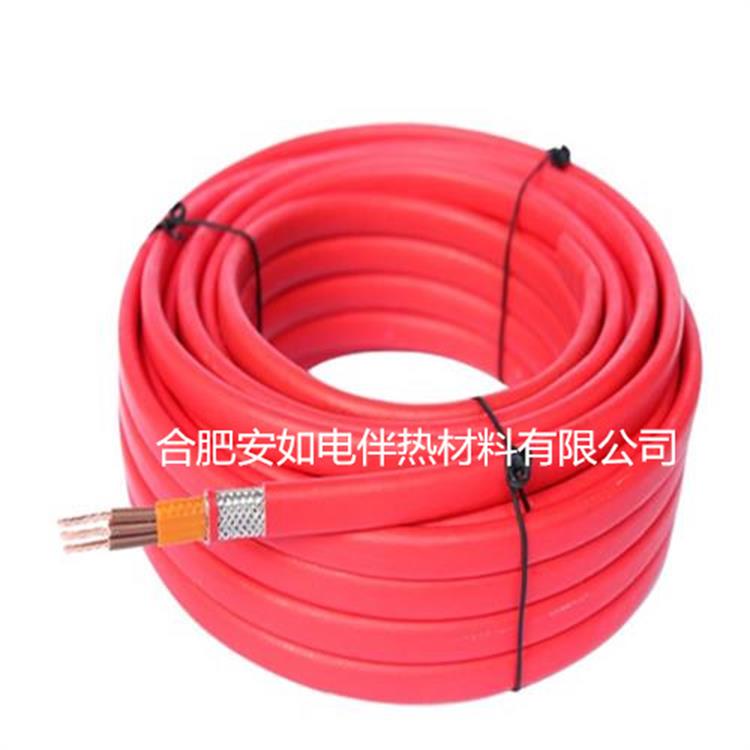

产品名称：三相恒功率电热带
产品型号：JFB-30/3J
产品用途：罐体加热，管道，仪表保温
恒功率电热带的原理基本相同，不同之处是单相带采用单相供电，三相恒功率电热带采用三相三角形供电，三相带除有单相加热电缆的特点外，特别适用于长距离、大口径管道的伴热和保温，可用于工厂一区、二区爆炸性气体混合物T3场合。
一、型号含义：
二、产品结构与工作原理：
三根平行绝缘铜绞线为电源母线，在内护套绝缘层上缠绕电热丝，并将电热丝每隔一定距离（即“发热切长”）分别依次与电源母线AB—BC—CA—AB……反复循环连接，在每二相间形成连续并联电阻。当母线通以三相电后，各并联电阻同时发热，因而形成一条连续三相供电的加热带。
产品规格及主要技术特性
|
产品型号 |
额定功率(w/m) |
使用长度(m) |
流体维持温度(℃) |
(内)外护套颜色 |
|
|
普通型 |
加强型 |
||||
|
JFB-30/3J |
RDP3(Q)-J3-10 |
30 |
330 |
135℃ |
褐色、红色 |
|
JFB-30/3J |
RDP3(Q)-J3-20 |
40 |
280 |
135℃ |
褐色、红色 |
|
JFB-30/3J |
RDP3(Q)-J3-30 |
50 |
275 |
155℃ |
褐色、红色 |
|
JFB-30/3J |
RDP3(Q)-J3-40 |
60 |
250 |
155℃ |
褐色、红色 |
额定电压：380V 耐温等级：205℃
常态绝缘电阻：≥20兆欧姆 防护等级：IP54
介电强度： 2500V 50Hz/1min 防爆合格证号：CJE×07.125U
绝缘层材料：F46氟塑料 尺寸（包括纺织和外护套）：12×6.3mm
三、产品特点：
三相恒功率电热带除具有单相恒功率电热带相同的特点以外，还有以下优点：
1、 三相电热带的允许使用长度高于单相电热带
2、 在大规模应用电热带的场合，能均衡电网负载
3、 三相电热带由于采用三根芯线，使电热带更趋扁平，降低了表面发热负荷，增加对管道的热传导面积，提高了电热带的热传输效率及维持温度。
四、产品应用场合：
本电热带适用于管道、阀门、泵体的伴热、防冻和保温或维持仪表管线的工艺温度，特别适用于大口径、长距离的伴热保温。
（1）在正常情况下连续流动的低凝固管线使用，可避免介质因停止流动而凝固。
（2）需要严格控制作业温度的液体管线的伴热和保温。
（3）寒冻地区自来水管线及阀门的防冻，排水管抽水管和冷凝管路的防冻。
（4）海洋平台管道的防冻。
（5）一般管线和仪表的伴热保温。
（6）井口采油竖井伴热（取代水护套），污水井伴热。
（7）机场跑道防冰雪封冻。
（8）混凝土制品的防冻养护
